I NOSTRI PRODOTTI

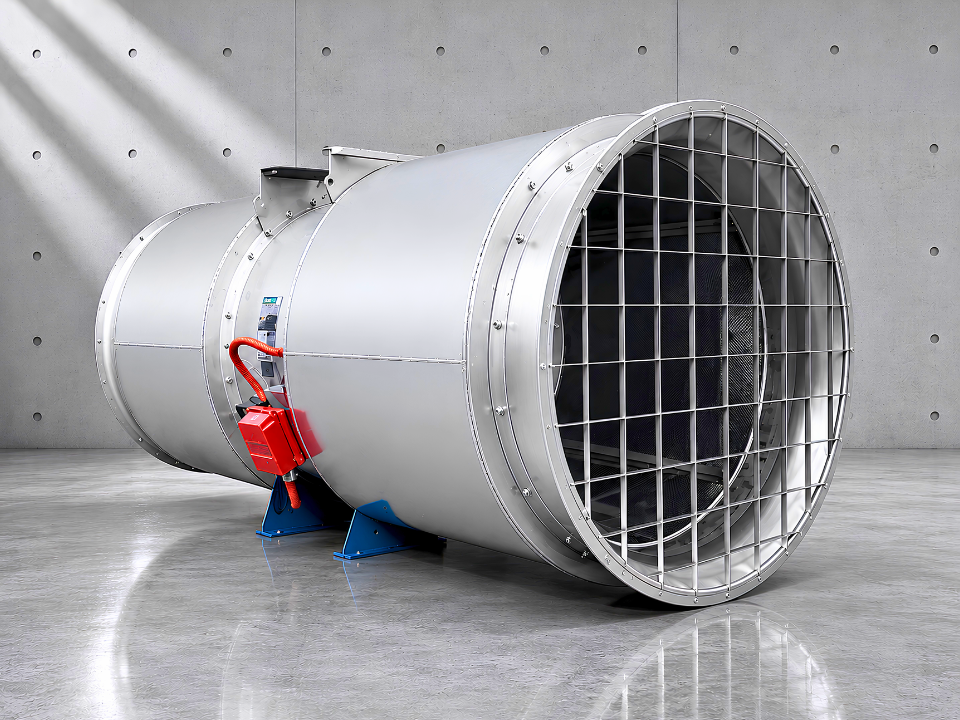

Serie CBJET

La serie CBJET è progettata per installazioni in gallerie e tunnel, garantendo affidabilità nel tempo, idoneità all’estrazione di fumi in caso di incendio e certificazioni secondo EN 12101-3 fino a 400°C/2h

Scarica la brochure

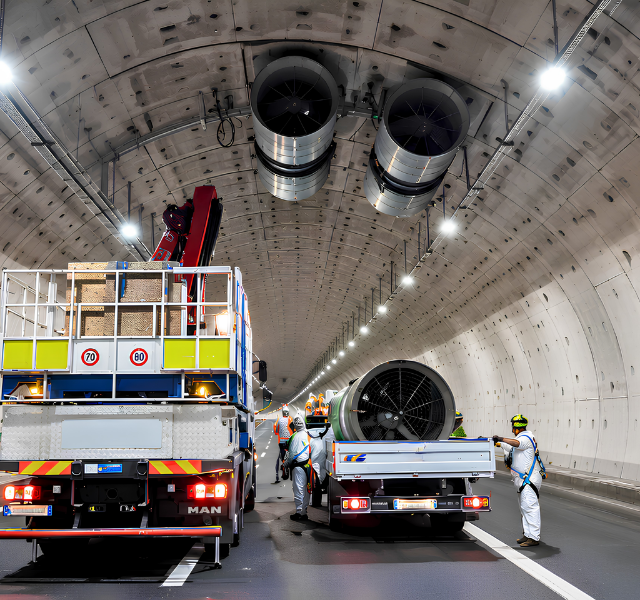

La serie CBJET è specificamente progettata per l’installazione all’interno di tunnel e gallerie.

I jet fan sono un componente fondamentale dei sistemi di ventilazione in galleria, dove vengono utilizzati per generare e controllare il flusso d’aria sia durante il normale funzionamento sia in condizioni di emergenza. Le diverse configurazioni di tunnel possono richiedere differenti strategie di ventilazione in funzione della geometria, della lunghezza, delle condizioni di traffico e dei requisiti di sicurezza.

Scopri di più sui diversi sistemi di ventilazione in galleria e sul funzionamento della ventilazione longitudinale, semi-trasversale e trasversale.

La serie è realizzata secondo i più elevati standard qualitativi per garantire un funzionamento affidabile nel tempo ed essere idonea all’estrazione dei fumi in caso di incendio. I ventilatori sono testati e certificati secondo i più severi standard internazionali di sicurezza antincendio EN 12101-3 per operare fino a 400°C/2h.

Le prestazioni dei ventilatori sono certificate e verificate mediante test aeraulici conformi alle normative internazionali (AMCA e ISO), al fine di soddisfare o superare tutti i requisiti tecnici previsti dalle specifiche di progetto.

Dati tecnici:

Diametro girante: fino a 1.600 mm
Spinta: da 270 N a 3.000 N
Portate: 250.000 m³/h
Configurazione: accoppiamento diretto

Accessori

Componenti complementari progettati per un’integrazione ottimale e un’efficienza duratura nel tempo

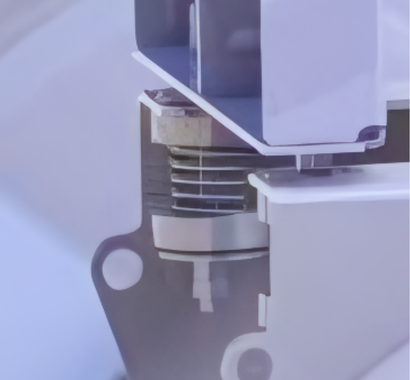

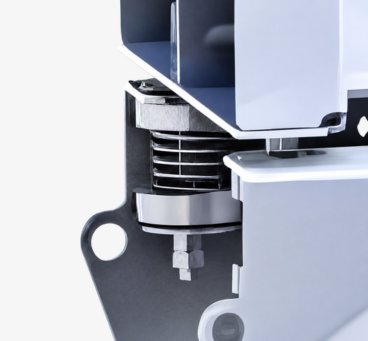

Sospensioni a molla

Costituito da 4 ammortizzatori a molla antivibrante realizzati in acciaio armonico UNI 7900, dotati di dischi di contenimento rivestiti con una miscela elastomerica vulcanizzata anti-olio.

L’installazione di questo accessorio prevede la fornitura di staffe di fissaggio della spirale, diverse dalla fornitura standard e dotate di fissaggio rigido alla volta.

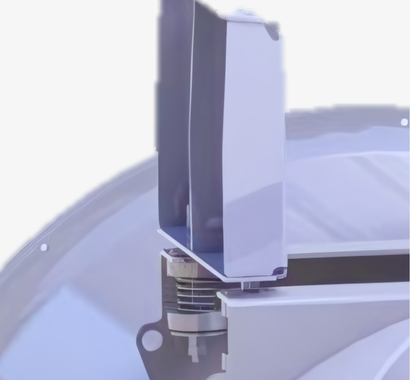

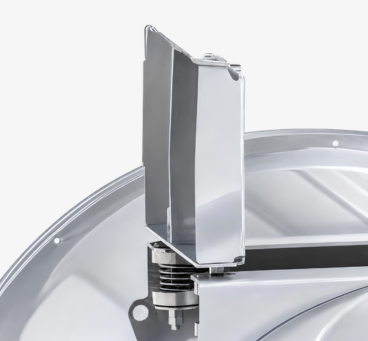

Staffe

Piastre angolate o piane per il montaggio orizzontale del ventilatore sulla volta, personalizzabili in base al design della volta.

Sono generalmente realizzate nello stesso materiale impiegato per i ventilatori.

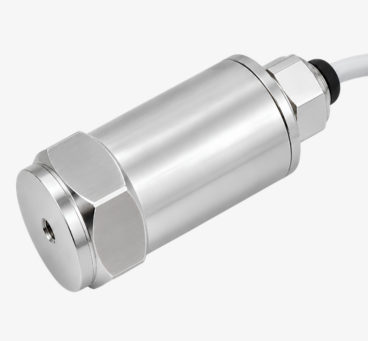

Sensori di vibrazione

Il trasmettitore di vibrazioni può essere collegato alla scheda di controllo dell’alimentazione per il controllo delle soglie, completo di uscita analogica 4-20 mA.

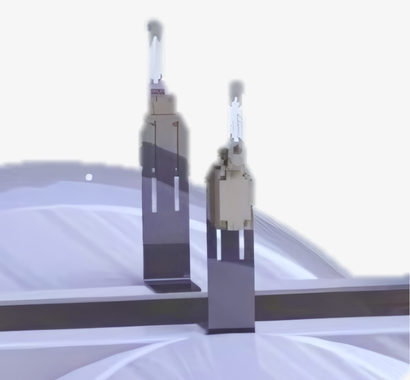

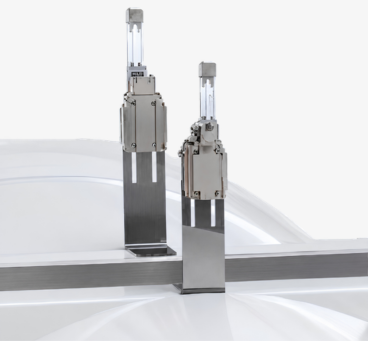

Sensore di posizione

Permette di rilevare variazioni nell’orizzontalità del ventilatore e consente di prevenire il rischio di caduta del ventilatore dalla volta.

1 / 4

Programma di manutenzione

Una manutenzione regolare è essenziale per garantire affidabilità, prestazioni e sicurezza dei sistemi di ventilazione in galleria durante tutto il loro ciclo di vita.

Per i jet fan CBJET, le attività di manutenzione possono essere pianificate secondo diversi intervalli di ispezione:

Manutenzione annuale: ispezioni visive, controlli della girante, della cassa, del sistema di sospensione e degli accessori, monitoraggio delle vibrazioni e verifica dei principali componenti elettrici e meccanici.
Manutenzione quinquennale: ispezioni più approfondite del ventilatore e dei suoi componenti, inclusi controlli dettagliati delle parti meccaniche, dei collegamenti elettrici, dei supporti, delle griglie e dei silenziatori, con eventuale sostituzione o manutenzione dei componenti dove necessario.
Manutenzione decennale: valutazione completa delle condizioni del ventilatore, con ispezione approfondita dei principali componenti e valutazione di eventuali interventi di revisione, ripristino o sostituzione necessari per ristabilire la piena affidabilità e le prestazioni.

CBI Group fornisce servizi di manutenzione programmata, predittiva e straordinaria per ventilatori destinati a tunnel e metropolitane, supportando i clienti durante l’intero ciclo di vita dell’apparecchiatura.

Scarica la brochure
