NUESTROS PRODUCTOS

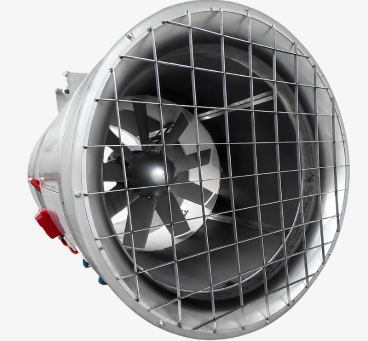

Serie CBJET
Ventiladores tipo jet de alto rendimiento, diseñados para ventilación de túneles y certificados para extracción de humo hasta 400 °C durante 2 horas.
Download Infrastructure Brochure
La serie CBJET está específicamente diseñada para su instalación en el interior de túneles y galerías.
Los jet fans son un componente fundamental de los sistemas de ventilación de túneles, donde se utilizan para generar y controlar el flujo de aire tanto durante el funcionamiento normal como en condiciones de emergencia. Las diferentes configuraciones de los túneles pueden requerir distintas estrategias de ventilación en función de su geometría, longitud, condiciones de tráfico y requisitos de seguridad.
La serie está fabricada conforme a los más altos estándares de calidad para garantizar un funcionamiento fiable a lo largo del tiempo y ser adecuada para la extracción de humos en caso de incendio. Los ventiladores han sido probados y certificados de acuerdo con las normas internacionales de seguridad contra incendios más estrictas EN 12101-3 para operar hasta 400°C/2h.
Las prestaciones de los ventiladores están certificadas y verificadas mediante ensayos aeráulicos de acuerdo con las normas internacionales (AMCA e ISO), con el fin de cumplir o superar todos los requisitos técnicos establecidos en las especificaciones del proyecto.
Especificaciones técnicas
- Diámetro del impulsor: hasta 1.600 mm
- Empuje: de 270 N a 3.000 N
- Caudal: 250.000 m³/h
- Configuración: accionamiento directo
Accesorios
Componentes complementarios diseñados para una integración óptima y eficiencia a largo plazo.
Grupo de suspensión por muelles
Compuesto por 4 amortiguadores de resorte antivibración fabricados en acero armónico UNI 7900, equipados con discos de contención y resortes de acero recubiertos con una mezcla elastomérica vulcanizada antiaceite.
Soportes
Placas angulares o planas para el montaje horizontal del ventilador en la bóveda, personalizables según el diseño de la bóveda.
Normalmente se fabrican con el mismo material utilizado para los ventiladores.
Sistema de detección de vibraciones
El transmisor de vibraciones puede conectarse a la tarjeta de control de alimentación (instalación no incluida) para control de umbral, con salida analógica 4–20 mA.
Sensor detector de posición horizontal
Permite detectar cambios en la horizontalidad del ventilador instalado y anticipar posibles caídas del ventilador desde la bóveda.
Portafolio de Productos
Descargue el Portafolio para explorar la gama completa de ventiladores.
Download
Folleto de servicio
Descargue el documento para explorar todos los servicios postventa
Download
Eficiencia energética
Para satisfacer la demanda de ahorro energético, esta serie incorpora componentes aerodinámicos integrativos desarrollados por nuestro equipo de I+D. Estos elementos están específicamente diseñados para mejorar de manera notable el rendimiento del ventilador, optimizando al mismo tiempo el consumo eléctrico.
Boquillas con perfil aerodinámico
Su objetivo es minimizar al máximo las pérdidas de presión tanto en la entrada como en la salida.
Ogives
The setup includes the installation of two aerodynamic ogives: one on the impeller and the other at the rear of the motor. These elements are intended to minimize turbulence around crucial areas, streamline aerodynamic flows, and reduce the necessary workload.

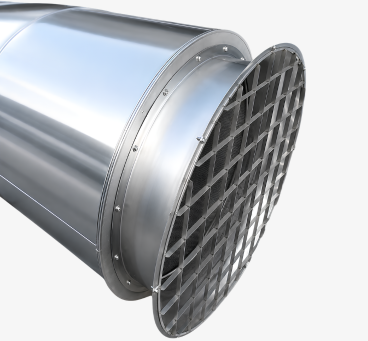

Rejillas
Gracias a su geometría de malla cuadrada y al uso de elementos especialmente diseñados, cumplen una doble función:
- Aumento del área útil de paso del fluido, lo que resulta en una reducción de las pérdidas de presión;
- Función de rectificación: las finas capas de fluido se enderezan y uniformizan antes de ser procesadas por el impulsor.
Mantenimiento
El mantenimiento regular es esencial para garantizar la fiabilidad, el rendimiento y la seguridad de los sistemas de ventilación de túneles durante toda su vida útil.
Para los jet fans CBJET, las actividades de mantenimiento pueden planificarse según diferentes intervalos de inspección:
- Mantenimiento anual: inspecciones visuales, comprobación del rodete, la carcasa, el sistema de suspensión y los accesorios, monitorización de vibraciones y verificación de los principales componentes eléctricos y mecánicos.
- Mantenimiento quinquenal: inspecciones más exhaustivas del ventilador y de sus componentes, incluyendo controles detallados de las partes mecánicas, conexiones eléctricas, soportes, rejillas y silenciadores, con sustitución o mantenimiento cuando sea necesario.
- Mantenimiento decenal: evaluación completa del estado del ventilador, incluyendo una inspección en profundidad de los principales componentes y la valoración de posibles intervenciones de revisión, reacondicionamiento o sustitución necesarias para restablecer plenamente la fiabilidad y el rendimiento.
CBI Group ofrece servicios de mantenimiento programado, predictivo y extraordinario para ventiladores destinados a túneles y metros, acompañando a los clientes durante todo el ciclo de vida del equipo.
