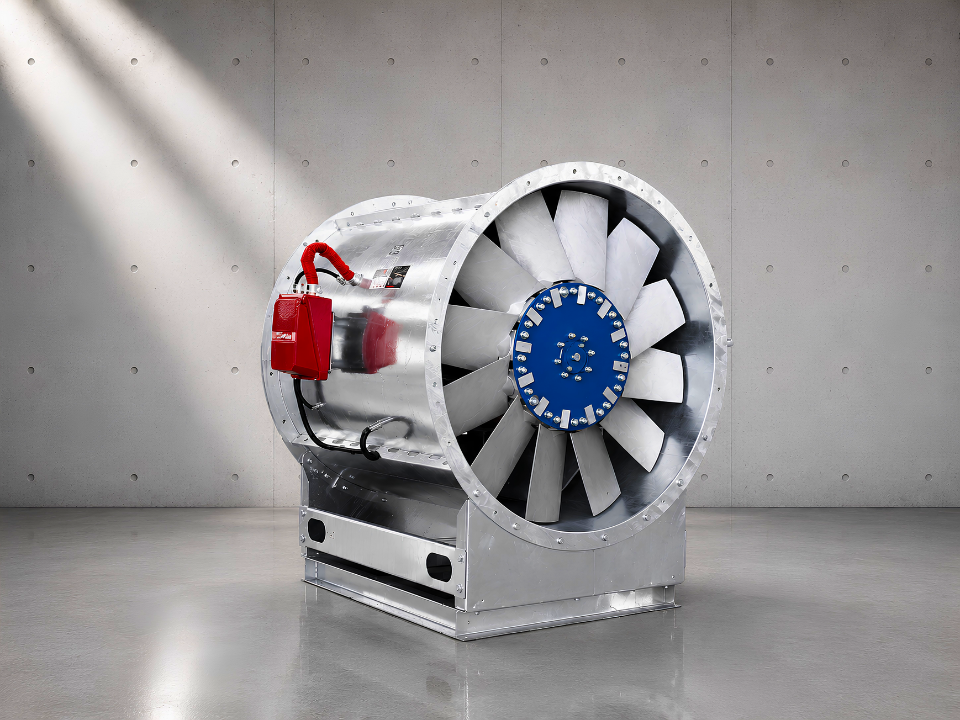

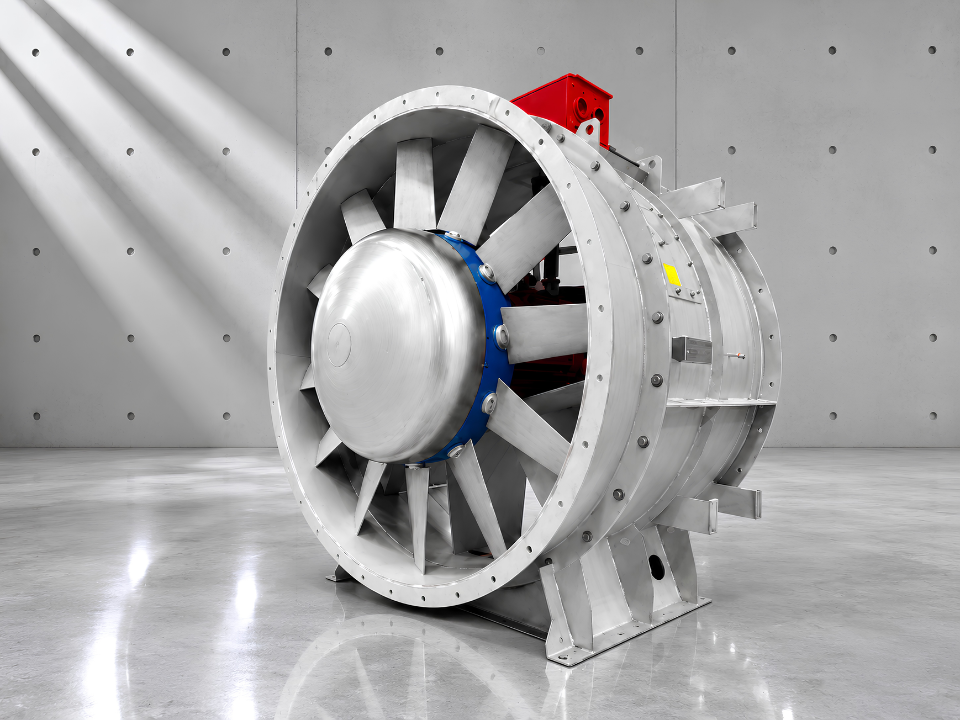

Serie AXL

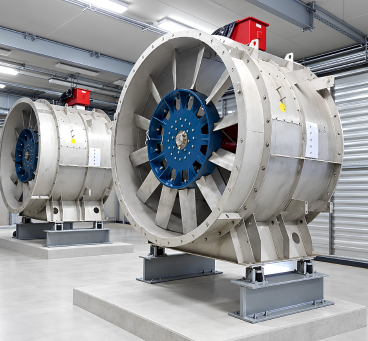

Ventilatori assiali industriali per Infrastrutture e Ventilazione industriale
Scarica la brochure
La serie AXL di ventilatori assiali è progettata specificamente per la ventilazione dei processi industriali e per applicazioni in metropolitane, ferrovie e tunnel stradali. Garantisce elevata portata d’aria e alta pressione, assicurando un funzionamento sicuro e affidabile sia nelle condizioni di ventilazione ordinaria sia durante l’estrazione fumi in emergenza.
Tutti i modelli sono disponibili in configurazione unidirezionale o reversibile (reversibilità >95%) e con diametri da 1250 mm a 2240 mm.
Progettati, prodotti e certificati secondo la norma EN 12101-3, i ventilatori sono disponibili in due classi di resistenza alla temperatura, adatte agli scenari di controllo di fuoco e fumo.
Specifiche tecniche
- Pressione (max): 5.000 Pa
- Portata (max): 480.000 m³/h
- Dimensioni girante: disponibile in 6 grandezze con diametro fino a 2.800 mm
- Pale: profilo alare
- Direzione del flusso: flusso non direzionale o reversibile
- Progettato per temperature fino a 400°C
Caratteristiche
Girante
La girante è dotata di pale con profilo alare simmetrico per i modelli reversibili e con profilo aerodinamico asimmetrico per le versioni unidirezionali. L’inclinazione delle pale è regolabile a ventilatore fermo.
Le pale sono realizzate in lega di alluminio Silumin (Al Si 10 Mg) (UNI 1706 EN AB 43100), mentre il mozzo integra un inserto in acciaio o ghisa che consente l’accoppiamento diretto con l’albero.
Ogni pala è sottoposta a controllo radiografico (ASTM E155) per garantirne l’integrità strutturale e individuare eventuali difetti interni di fusione.

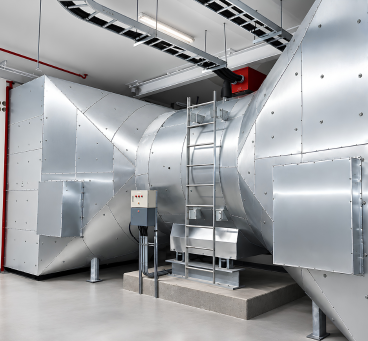

Voluta
La cassa cilindrica è realizzata in acciaio heavy-duty ed è dotata di flange di irrigidimento sui lati di aspirazione e di mandata, conformi alla norma ISO 6580. Su richiesta sono disponibili sportelli di ispezione.
La struttura è rinforzata per evitare fenomeni di risonanza alle frequenze di funzionamento ed è predisposta per l’installazione di sensori di vibrazione.
Materiali e finiture disponibili:
- Acciaio al carbonio zincato a caldo
- Acciaio al carbonio verniciato
- Acciaio al carbonio zincato a caldo + verniciato

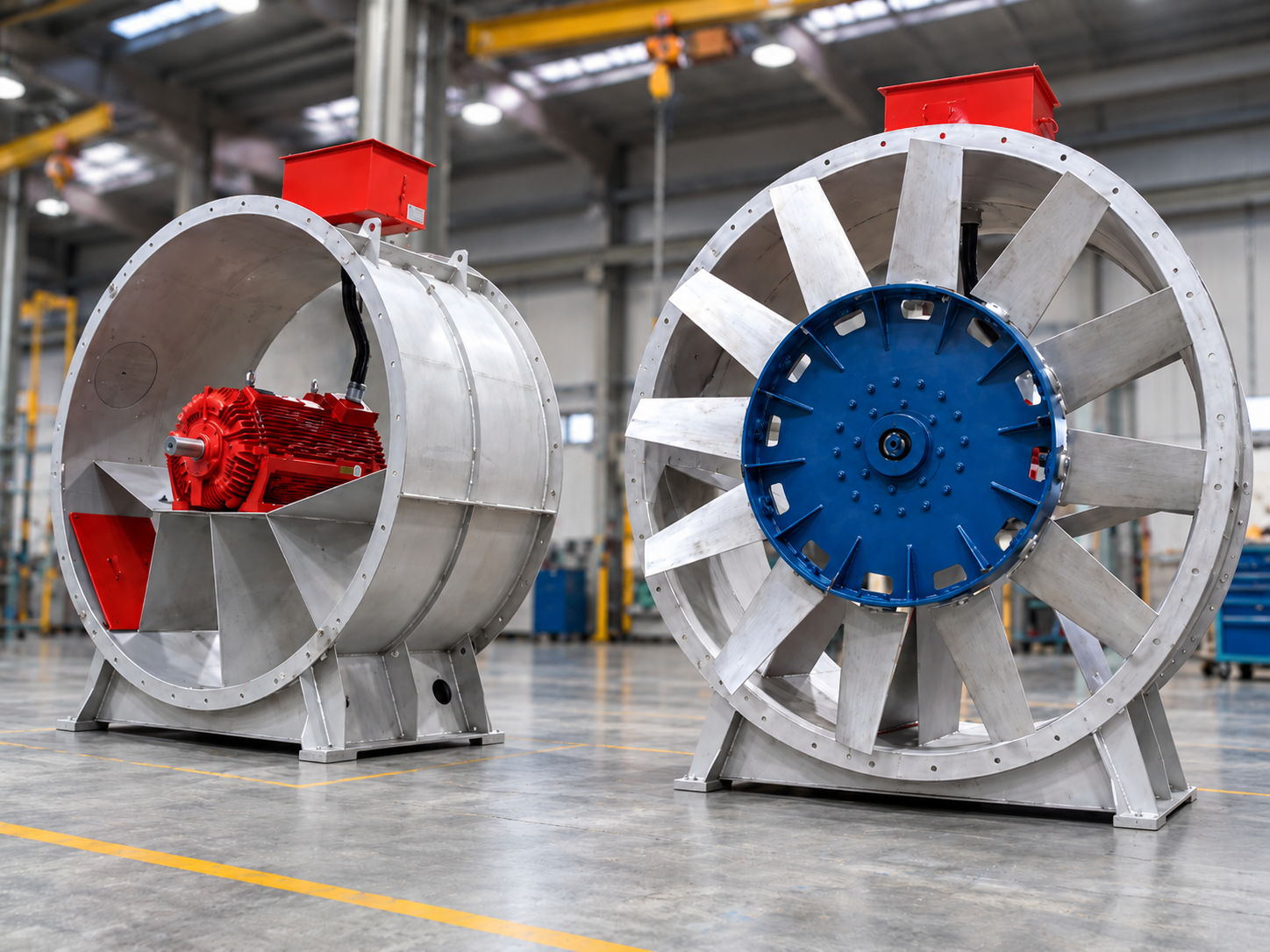

Motore
Scarica la nostra brochure dedicata al mondo delle Infrastrutture, scoprirai tutti i nostri prodotti e servizi dedicati a questo settore.
Download
Scarica la nostra Brochure Servizi per scoprire tutte le soluzioni di manutenzione, supporto e ricambi per i ventilatori industriali.
Download
Accessories

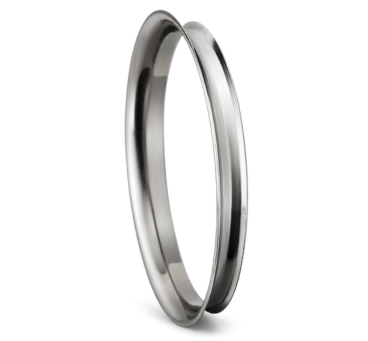

Boccaglio
Boccaglio di forma toroidale con griglia di protezione, studiato per facilitare l’ingresso dell’aria, ridurre le perdite in aspirazione e migliorare le prestazioni del ventilatore.

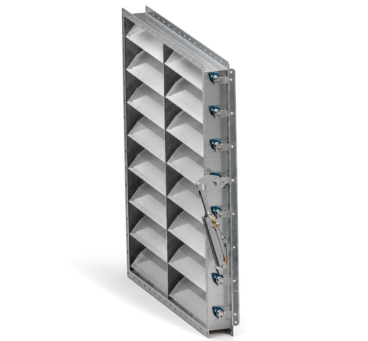

Serranda
Progettata per regolare o interrompere il flusso d’aria, la serranda può essere installata all’aspirazione o alla mandata del ventilatore ed essere fornita con azionamento manuale o motorizzato.

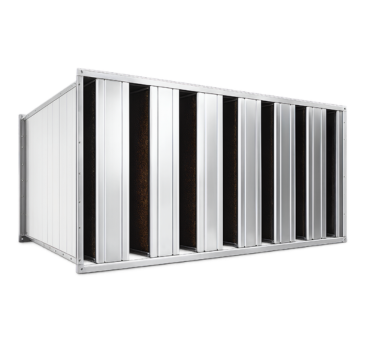

Silenziatori
Silenziatori progettati per ridurre il livello di rumore generato dal ventilatore e dal flusso d’aria, mantenendo al tempo stesso contenute le perdite di carico. Possono essere installati sul lato aspirazione e/o mandata e sono disponibili in diverse lunghezze e configurazioni in funzione dei requisiti acustici del progetto.

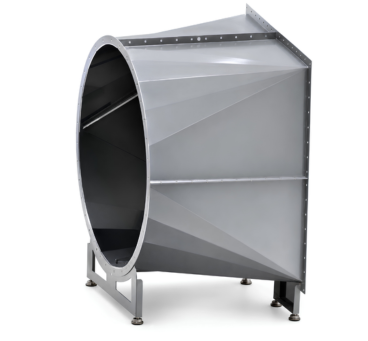

Diffusori
Progettati per recuperare la pressione statica e ridurre la velocità del flusso d’aria, i diffusori migliorano l’efficienza aerodinamica e possono essere installati all’aspirazione o alla mandata del ventilatore.

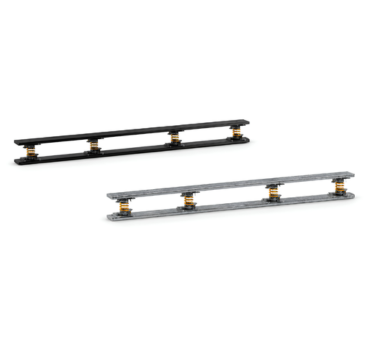

Gruppo di sospensione a molle
Composto da ammortizzatori antivibranti a molla in acciaio armonico UNI 7900, dotati di dischi di contenimento e molla in acciaio rivestita con una mescola elastomerica antiolio vulcanizzata. Le molle sono posizionate sotto il basamento e consentono uno smorzamento delle vibrazioni superiore all’80%.
