Serie AXL

Industrielle Axialventilatoren für Tunnel- und Industriebelüftung

Die Axialventilatoren der AXL-Serie sind speziell für die industrielle Prozessbelüftung sowie für U-Bahn-, Schienen- und Straßentunnelanwendungen konzipiert. Sie gewährleisten hohen Luftdurchsatz und hohen Druck und garantieren einen sicheren und zuverlässigen Betrieb sowohl unter normalen Belüftungsbedingungen als auch bei der Notfall-Rauchabführung.

Alle Modelle sind in unidirektionaler oder reversibler Ausführung (Reversibilität >95 %) und in Durchmessern von 1250 mm bis 2240 mm erhältlich.

Die Ventilatoren sind nach EN 12101-3 konstruiert, gefertigt und zertifiziert und in zwei Temperaturbeständigkeitsklassen verfügbar, die für Brand- und Rauchschutzszenarien geeignet sind.

Technische Daten

Maximaler Druck: 5.000 Pa
Maximaler Volumenstrom: 480.000 m³/h
Laufradgröße: Erhältlich in 6 Größen mit einem Durchmesser von bis zu 2.800 mm
Schaufeln: Flügelprofil
Strömungsrichtung: Nicht-direktionaler oder reversibler Luftstrom
Ausgelegt für Temperaturen bis zu 400°C

Characteristics

The AXL series combines advanced structural and functional solutions designed to ensure high performance, continuous reliability, and maximum operational safety.

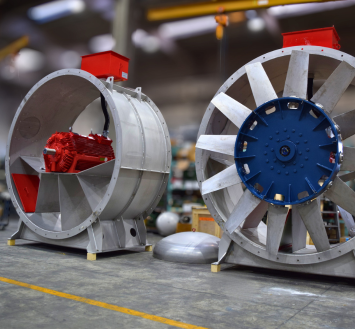

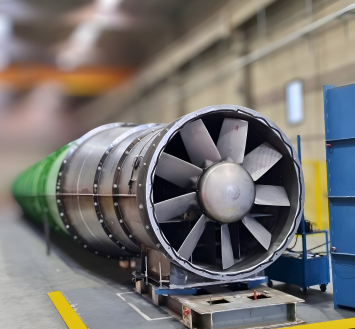

Turbine

Die Turbine verfügt über Flügel mit einem symmetrischen Flügelprofil für reversible Modelle und einem asymmetrischen Profil für unidirektionale Versionen. Die Flügelstellung kann eingestellt werden, wenn der Ventilator stillsteht.

Die Flügel bestehen aus Silumin-Aluminiumlegierung (Al Si 10 Mg) (UNI 1706 EN AB 43100), während der Nabenbereich ein Stahl- oder Gusseinsatz enthält, der eine direkte Wellenkupplung ermöglicht.
Jeder Flügel wird einer Röntgenprüfung (ASTM E155) unterzogen, um die strukturelle Integrität zu gewährleisten und eventuelle innere Gussfehler zu erkennen.

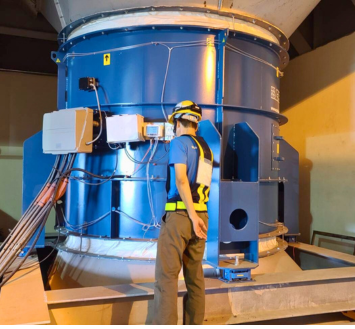

Casing

Das zylindrische Gehäuse besteht aus hochbelastbarem Stahl, mit Verstärkungsflanschen an Ein- und Auslass gemäß ISO 6580. Inspektionsklappen sind auf Anfrage erhältlich.
Die Struktur ist verstärkt, um Resonanzen bei Betriebsfrequenzen zu vermeiden, und für die Installation von Vibrationssensoren vorbereitet.

Verfügbare Materialien und Oberflächen:

Feuerverzinkter Kohlenstoffstahl
Lackierter Kohlenstoffstahl
Feuerverzinkter + lackierter Kohlenstoffstahl

Motor

Die AXL-Serie ist mit einem dreiphasigen asynchronen Drehstrommotor mit Käfigläufer ausgestattet, der den Normen IEC 34-1, 34-5 und 34-6 entspricht.
Der Motor ist für Direktstart und Dauerbetrieb ausgelegt und kann über einen Frequenzumrichter gesteuert werden.

Hauptmerkmale:

Isolationsklasse H oder F, abhängig von der Notfall-Temperaturbeständigkeit
Externe Anschlussdose, verbunden über einen flexiblen Leitungsweg

1 / 3

Accessories

Bell mouth

Toroidal-shaped nozzle with protection grid to facilitate the entry of
air by reducing the entrance losses and improving the performances of the fan.

Damper

Designed to regulate or shut off airflow, the damper can be installed
at the fan inlet or outlet and supplied with manual or motorized
actuation.

Schalldämpfer

Schalldämpfer zur Reduzierung der vom Ventilator und vom Luftstrom erzeugten Geräusche bei gleichzeitig geringen Druckverlusten. Sie können auf der Ansaug- und/oder Druckseite installiert werden und sind je nach akustischen Anforderungen des Projekts in verschiedenen Längen und Ausführungen erhältlich.

Difusores

Diffusoren dienen zur Rückgewinnung des statischen Drucks und
zur Reduzierung der Strömungsgeschwindigkeit. Sie verbessern die
aerodynamische Effizienz und können am Einlass oder Auslass des
Ventilators installiert werden.

Spring suspension group

Bestehend aus Schwingungsdämpfern mit Federn aus Federstahl UNI 7900, Begrenzungsscheiben und einer ölbeständigen vulkanisierten Elastomerbeschichtung. Die Federn werden unter dem Sockel positioniert und ermöglichen eine Schwingungsdämpfung von über 80 %.
